3.5 Stichprobenverfahren

Ein Stichprobenverfahren enthält Regeln, die festlegen, wie das System den Stichprobenumfang berechnet (Stichprobenart) und wie ein Prüfmerkmal bewertet werden muss (Bewertungsmodus).
Kurzum, ein Stichprobenvefahren kann einfach, um den Anwender während der Ergebniserfassung die Eingabe zu erleichtern, oder um auch den Stichprobenumfang über einen Stichprobenplan zu berechnen, eventuell mit einer Dynamisierung kombiniert, komplex aufgebaut sein.

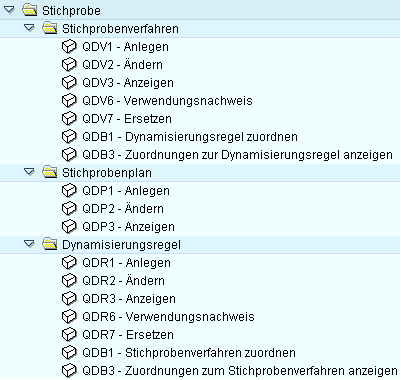

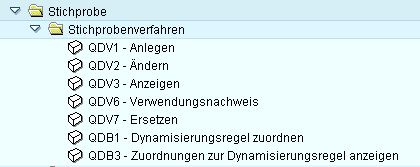

In Folgendem werden einfache bis komplexe Beispiele gezeigt. Die Transaktionen zum Bereich Stichprobe finden Sie im Menü an folgender Stelle (Bild 1):

Bild 2

Stichprobenverfahren anlegen:

Basierend auf zwei Szenarien wird das Anlegen von Stichprobenverfahren gezeigt.

Im 1. Szenario wird ein Beispiel gezeigt, indem jeweils Stichprobenverfahren für

• quantitative Prüfmerkmale mit Grenzwerte,
• quantitative Prüfmerkmale ohne Grenzwerte
• und qualitative Prüfmerkmale

angelegt werden. Diese Stichprobenverfahren dienen dazu, den Anwender während der Prüfergebniserfassung von manuellen Prüfergebnisbewertung zu befreien. Im 2. Szenario wird als Variante die Verküpfung mit einem Stichprobenplan gezeigt.

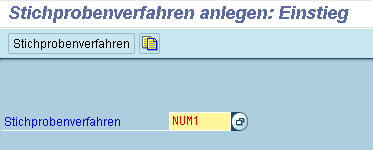

Um ein Stichprobenverfahren anzulegen, rufen Sie die Transaktion QDV1, Stichprobenverfahren anlegen, auf:

Über die Schaltfläche können sie natürlich auch ein Stichprobenverfahren auf einer Vorlage basierend anlegen.

Nach der Eingabe der Bezeichnung drücken Sie die Schaltfäche Stichprobenverfahren.

Bild 4

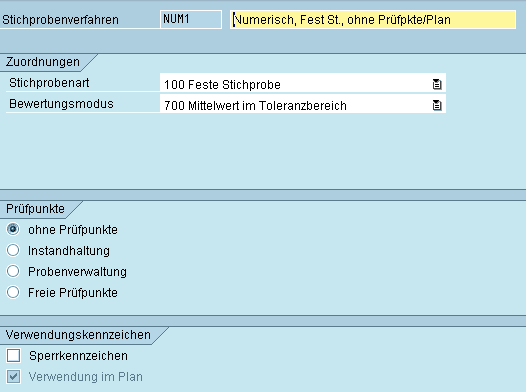

Vergeben Sie in dem Feld Kurztext (Bild 4) eine möglichst sprechende Bezeichung für das Stichprobenverfahren ein.

Da Sie sicher mehrere Verfahren benötigen, müssen Sie sich aufgrund der begrenzten Zeichenzahl darüber Gedanken machen, welche Informationen Sie dem Anwender zur Verfügung stellen müssen, damit dieser in den weiteren Anwendungen (Prüfplan) das passende Verfahren auswählen kann.

Für diese Szenario wird von einem festen Stichprobenumfang, also unabhängig vom Prüflosumfang, ausgegangen. Deswegen wird hier im Feld Stichprobenart Feste Stichprobe gewählt.

Als Bewertungsmodus wird hier Mittelwert im Toleranzbereich gewählt, da dieses Verfahren für Prüfmerkmale mit einem Toleranzwert (unterer oder oberer Grenzwert) oder einem Toleranzbereich verwendet werden soll.

Im Bereich Prüfpunkte wird die Option ohne Prüfpunkte gewählt, da dieses Verfahren nicht für Prüfungen genutzt werden soll, die weitere Informationen über das zu prüfende Objekt, wie z. B. Probennahmestelle oder Kiste Nr. nn, erwarten. Sollen derartige Zusatzinformationen mit erfasst werden, ist die Option Freie Prüfpunkte zuwählen.
Die Option Probenverwaltung ermöglicht es Ihnen, dieses Verfahren für Qualitästprüfungen zu nutzen, die auf eine aktive Nutzung der Komponente Probenverwaltung (QM-IM-SM) basieren. Dadurch wird natürlich die Komplexität der Prüfungen erhöht, deswegen sollten Sie auch hier eine Aufwands-Nutzen-Betrachtung durchführen!
Die Option Instandhaltung ist in Zusammenhang mit Prüfungen der technischen Instandhaltung zu sehen (Prüflos und Equipment).

Im Bereich Verwendungskennzeichen können Sie erkennen, ob das Verfahren schon in einem Prüfplan verwendet (Verwendung im Plan) wurde und daher nicht mehr gelöscht, sondern nur noch gesperrt (Sperrkennzeichen) werden kann. In Bild 4, obwohl diese Stichprobenverfahren gerade angelegt wird, ist das Verwendungskennzeichen schon gesetzt. Es hat Beispielcharakter!

Nachdem Sie die nötigen Eingaben gemacht haben, gehen Sie mit der -Taste, oder F5, weiter:

Bild 7

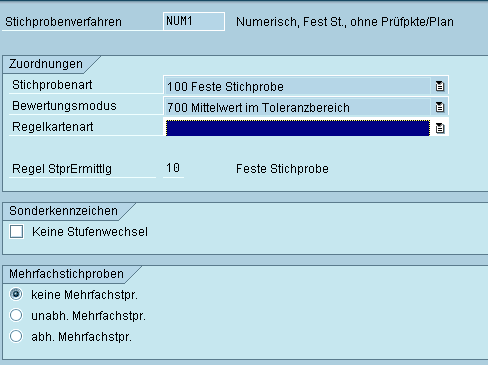

Wenn im Bereich Sonderkennzeichen das Kennzeichen Keine Stufenwechsel aktiviert wird, wird für Prüfmerkmale, denen dieses Verfahren zugeordnet wurde, keine Qualitätslage geführt und somit auch kein Stufenwechsel durchgeführt. Da in diesem Szenario dieses Verfahren auch für dynamisierte Merkmale genutzt werden soll, wird das Kennzeichen nicht gesetzt.

Im Bereich Mehrfachstichproben wird Option keine Mehrfachstpr. gewählt (siehe auch Stichprobenplan).

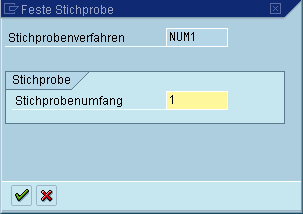

Nach dem Drücken der Schaltfläche Stichprobe geben Sie den Stichprobenumfang ein:

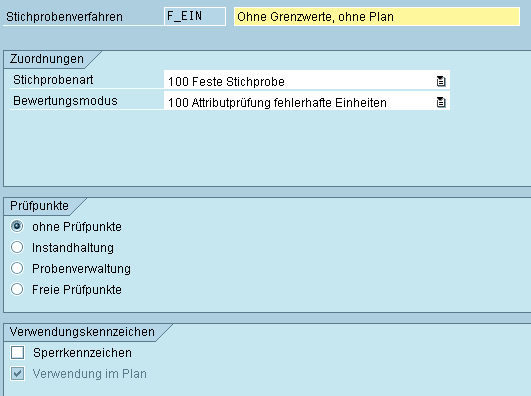

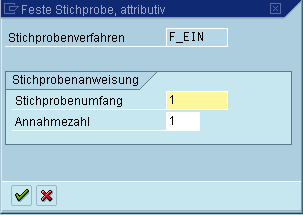

Im nächsten Beispiel (2) wird ein Stichprobenverfahren für quantitative Merkmale ohne Grenzwerte angelegt:

Bild 10

Bild 11

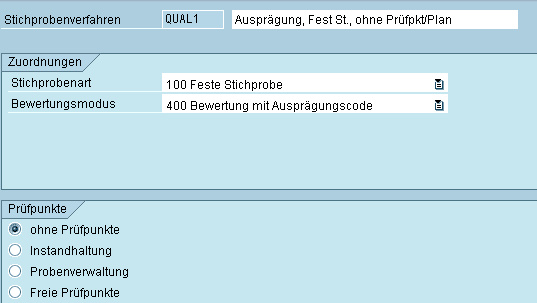

Das nächste Beispiel (3) zeigt das Anlegen eines Stichprobenverfahrens für qualitative (attributive) Merkmale:

Bild 12

Mit Hilfe qualitativer Merkmale werden über Auswahlmengen Merkmalsausprägungen (z. B. Aussehen, Zustand) erfasst und somit als Bewertungsmodus Bewertung mit Ausprägungscode ausgewählt (Bild 12).

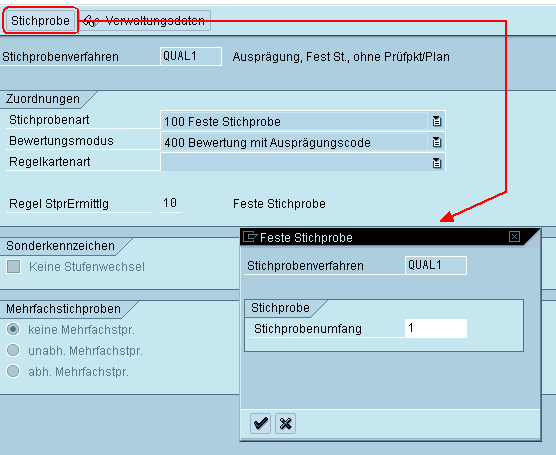

Im nächsten Bild (Bild 13, Taste F5, Weiter) wird über die Schaltfläche Stichprobe der Stichprobenumfang auf 1 festgelegt (siehe auch Bild 9):

Bild 13

Die obigen 3 Beispiele aus dem 1. Szenario zeigen einfache Stichprobenverfahren als Bewertungshilfe während der Ergebniserfassung im Prüflos. Im Prüfplan können Sie diese Stichprobenverfahren mit Dynamisierungsregeln, die nicht an einem Stichprobenplan gebunden sind, kombinieren.

 Hinweise zum Stichproben-Customizing!

 In den folgenden 2. Szenario wird die Kombination mit einem Stichprobenplan gezeigt.

2. Szenario: Verknüpfung mit einem Stichprobenplan

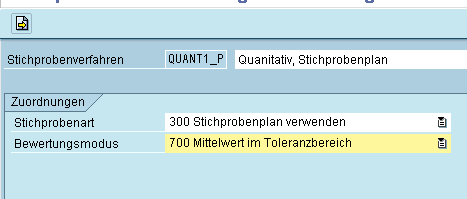

Um ein Stichprobenverfahren mit einem Stichprobeplan zu verküpfen, wählen Sie als Stichprobenart Stichprobenplan verwenden und den gewünschten Bewertungsmodus, hier als Beispiel Mittelwert im Toleranzbereich (quantitatives Merkmal), aus (Bild 14):

Bild 14

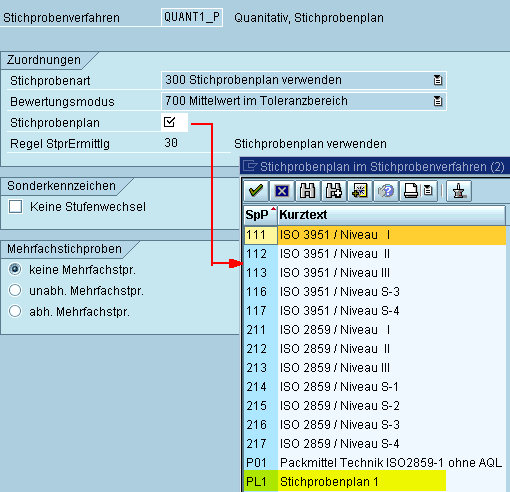

Im nächsten Bild (F5) wählen Sie im Feld Stichprobenplan den gewünschten oder von Ihnen vorher angelegten Stichprobenplan, hier als Beispiel PL1 Stichprobenplan 1, aus:

Bild 15

Bild 18
