Prüfplanung mit der Engineering Workbench

Mit der Engineering Workbench sind Sie in der Lage, Prüfpläne auf eine QM-Prüfplan-Werkbank zu holen und zu bearbeiten. Über die angebotene Werkbank-Funktionalität können Sie Prüfpläne im größeren Stil anlegen oder bearbeiten.
Die Engineering Workbench ( TA CWBQM) finden Sie im Menübaum an folgender Stelle (Abb. 1):

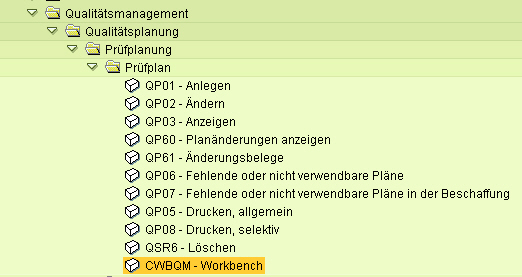

Abb. 1: Engineering (QM-) Workbench

Customizing Workbench-Arbeitsbereich

Bevor Sie die Workbench nutzen können, ist allerdings ein bisschen Customizingarbeit notwendig. Sie werden nach dem Transaktionsaufruf aufgefordert ein Arbeitsbereich auszuwählen. Wählen Sie keinen Arbeitsbereich aus und versuchen direkt weiter zu gehen, erhalten Sie eine Fehlermeldung (Abb. 2):

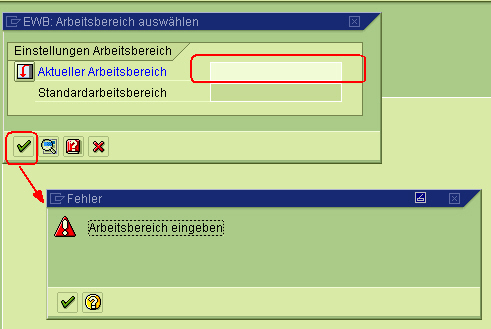

Abb. 2: Auswahl Arbeitsbereich

Nach der Auswahl des Arbeitsbereiches und Return (Abb. 3) ...

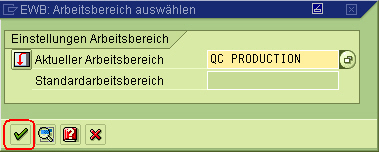

Abb. 3: Ausgewählter Arbeitsbereich QC Production

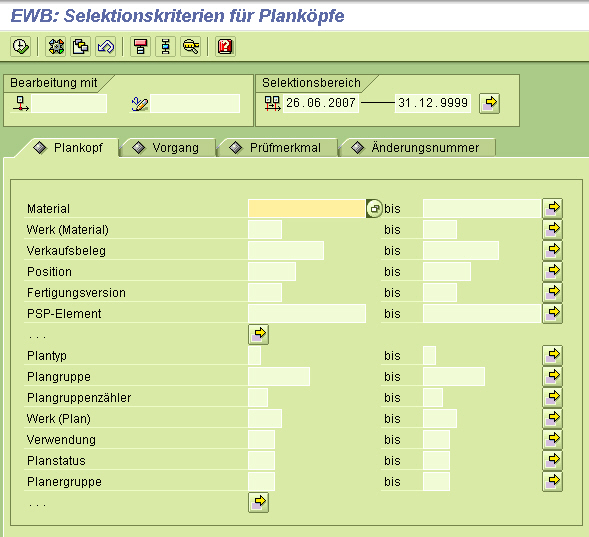

... steht Ihnen die Workbench zur Selektion der Prüfpläne zur Verfügung (Abb. 4):

Abb. 4: Workbench / Arbeitsbereich

Neben den in Abb. 4 dargestellten Selektionsmöglichkeiten, werden Ihnen weitere Selektionsmöglichkeiten über die unterste Schaltfläche (Abb. 5) angeboten:

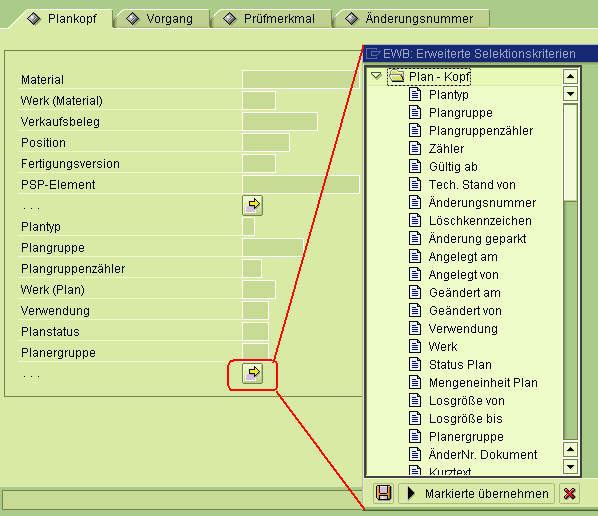

Abb. 5: Weitere Selektionsmöglichkeiten

Kommen wir zum 1. Beispiel:

Sie möchten alle Prüfpläne im Status 5 (gesperrt) für ein bestimmtes Werk einsehen und gegebenenfalls bearbeiten. Dazu führen Sie folgende Selektion (Abb. 6) ...

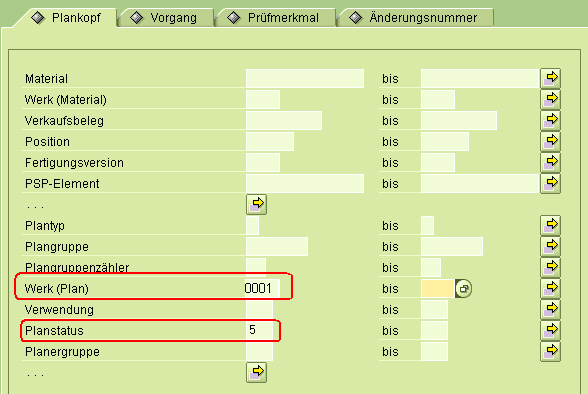

Abb. 6: Selektionsbeispiel “gesperrte Prüpläne”

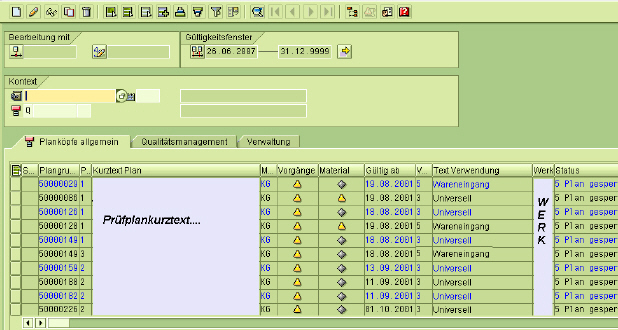

... mit folgendem Ergebnis durch:

Abb. 7: Selektionsergebnis “gesperrte Prüfpläne”

Sie befinden sich auf der Prüfplan-Kopfebene. Sollten Sie eine andere Sicht auf die Ausgabe der Information haben, liegt dies sicher an der Tabelleneinstellung. Wie Sie wissen, können Sie diese nach Ihren Wünschen für Tabellen wie oben dargestellt individuell einstellen (Abb. 8).

Sprung zur Tabelleneinstellung

Abb. 8: Tabelleneinstellung

Möchten Sie beispielsweise einen Prüfplan zur Verwendung freigeben, müssen Sie diesen Prüfplan (oder Pläne) markieren (1. Schritt) und dann die Ändern/Sperren-Schaltfläche drücken (2. Schritt). Anschließend können Sie den Status des Planes (der Pläne) ändern (3. Schritt, Abb. 9). Das Schlosssymbol, dass mit dem 1. Schritt gesetzt wird, deutet an, dass der Prüfplan zur anderen Nutzung gesperrt ist.

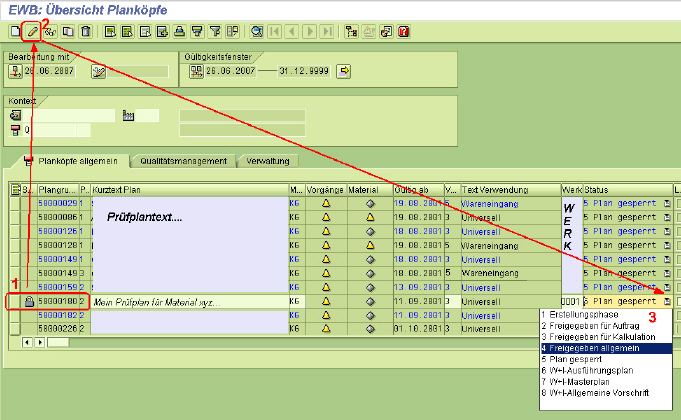

Abb. 9: Prüfpläne, Statusänderung

Sollten Ihnen während der intensiven Nutzung der Workbench die Selektionskriterien „entfallen“ sein, können Sie sich diese über das Menü Zusätze -> Selektionkriterien (Strg+Umschalt+F7) in Erinnerung rufen.

Planverwaltungsinformationen:

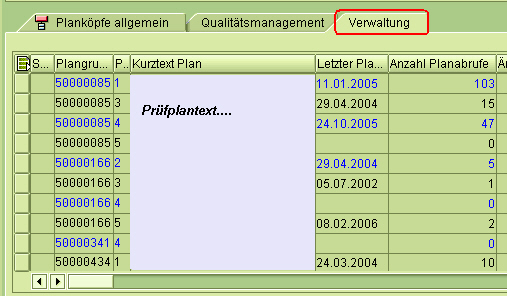

Auf der Kopfebene steht Ihnen auch direkt unter Verwaltung die Information zur Verfügung, wie oft ein Prüfplan und wann er das letzte mal aufgerufen wurde (Abb. 10):

Abb. 10: Planverwaltungsinformationen

2. Beispiel: Prüfplan anlegen

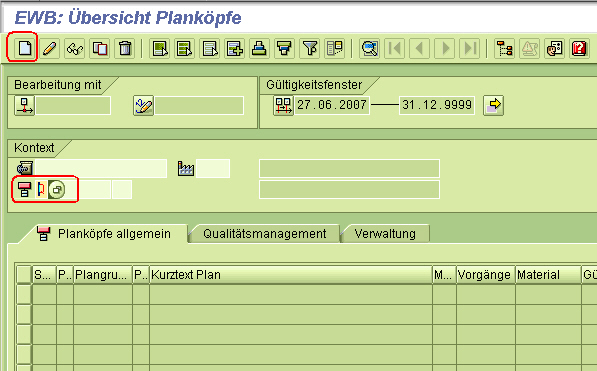

Es besteht die Möglichkeit, über die Workbench Prüfpläne anzulegen. Sie befinden sich im Selektionsbild der Workbench (Abb. 4) und betätigen die Schaltfläche Ausführen ohne Selektionsparameter. Mit dem erstmaligen Aufruf kann die Frage nach einer Änderungsnummer erscheinen und in diesem Fall geben Sie keine an. Ihnen wird folgende Abbildung dargestellt (Abb. 11):

Abb. 11: Prüfplan anlegen

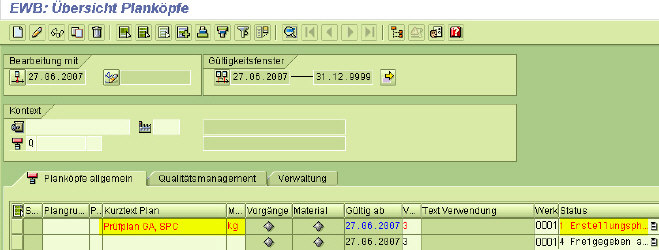

Geben Sie im Bereich Kontext den Plantyp Q an und betätigen anschließend die Anlegen-Schaltfläche. Auch hier kann das Popup Änderungsnummer erscheinen. Die Tabelle ist nun Eingabebereit (Abb. 12). In diesem Beispiel werden nur die nötigen Kopfinformationen, wie Plankurztext, Arbeitsplatz (nicht sichtbar), Mengeneinheit gemacht und der Status des Prüfplanes festgelegt.

Abb. 12: Prüfplan anlegen, Kopfebene

Drücken Sie die Schaltfläche Anlegen. Der Prüfplan wird angelegt und abhängig vom Customizing, wird eine Plangruppe und ein Plangruppenzähler vergeben. Mit der Anlage wird der Plan auch direkt vom System für „andere“ Anwender für Pflegeaktionen gesperrt (Abb. 13).



Abb. 13: Plangruppe

Als nächstes wird nun der Vorgang (Vorgänge) gepflegt. Über das Menü erreichen Sie die Vorgangsebene (Abb. 14), aber zuvor markieren Sie – auch wenn es nur eine Zeile ist – den Prüfplan (Abb. 13).

Abb. 14, Zur Vorgangspflege

Die Sicht Vorgangspflege zeigt die Plankopfdaten und aufgrund des Profils, die entsprechenden Einträge in der Vorgangstabelle (Abb. 15):

Abb. 15: Vorgangstabelle

Machen Sie hier die nötigen Angaben, wie Arbeitsplatz, Steuerschlüssel und Kurztext Vorgang und betätigen ebenfalls die Schaltfläche Anlegen. Markieren Sie die Zeile und gehen dann in die Merkmalsebene über das Menü (Abb. 16).

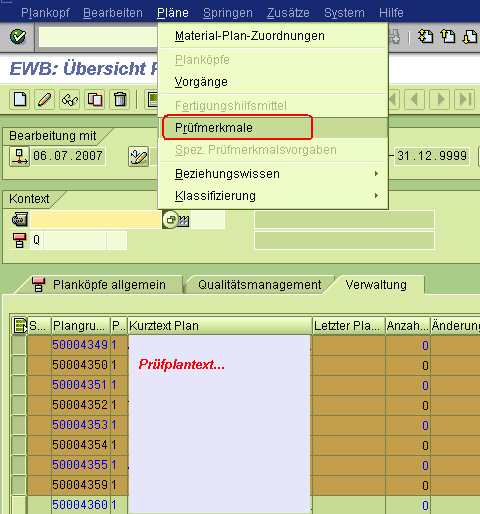

Abb. 16, Prüfmerkmale anlegen

Pflegen Sie die nötigen Stammprüfmerkmale ein. Die Sicht auf die einzelnen Pflegeobjekte (Steuerkennzeichen, Stichprobe,...) ist bequem über das Reitersystem zu erreichen (Abb. 17). Speichern Sie anschließend Ihre Einträge.

Abb. 17: Prüfmerkmale eingeben

3. Beispiel: Plan-Material-Zuordnung

Damit der Prüfplan auch einen Sinn hat, muss ein Material zugeordnet werden. Diese Pflegesicht erreichen sie über das Menü Pläne -> Material-Plan-Zuordnung (Abb. 18):

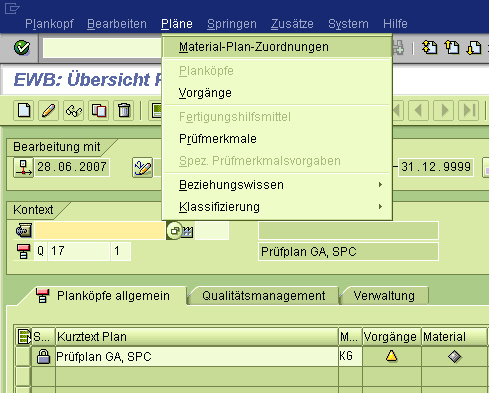

Abb. 18: Material-Plan-Zuordnung

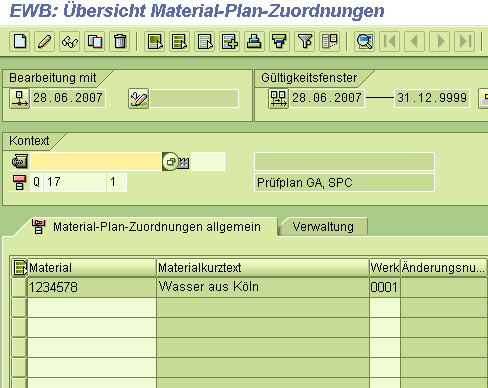

Führen Sie wie in Abb. 19 dargestellt, die Materialzuordnung durch und sichern Ihre Eingabe.

Abb. 19: Durchführung Material-Plan-Zuordnung

4. Beispiel: Prüfmerkmale im Prüfplan bearbeiten:

Möchten Sie Prüfmerkmale für bestimmte Prüfpläne innerhalb der durchgeführten Selektion ändern, markieren Sie die betroffenen Prüfpläne und springen dann in die Prüfmerkmalsebene (Abb. 20):

Abb. 20: Prüfmerkmale bearbeiten

Markieren Sie das/die gewünschten Prüfmerkmale (Abb. 21) und nehmen Sie die nötigen Änderungen vor. Ihnen stehen alle Möglichkeiten zur Verfügung, siehe Prüfmerkmale.

Abb. 21: Sicht Prüfmerkmale

Natürlich werden Ihnen Navigationsschaltflächen (siehe Abb. 21) um den nächsten Prüfplan aufrufen zu können angeboten.
Wenn Ihnen droht, aufgrund der Anzahl der angezeigten Prüfmerkmale die Übersicht abhanden zukommen, können Sie auch einen Filter auf ein bestimmtes Merkmal setzen (Abb. 22). Dazu markieren Sie die Stammprüfmerkmalespalte, rufen die Filterfunktion auf und suchen oder geben direkt das Stammprüfmerkmal ein:

Abb. 22: Filterfunktion Prüfmerkmale

Nach dem Bestätigen wird nur noch das ausgewählte Merkmal zur Bearbeitung angeboten (Abb. 23):

Zurück zum Kapitel Prüfplan
